符号体系解析——从型号到性能的“技术密码”

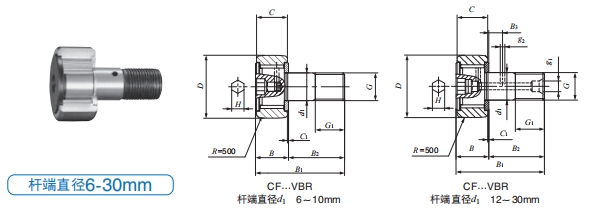

型号示例：CF8VBUUR
CF…B：标准凸轮从动轴承（IKO品牌）；
8：内径代号（即螺杆直径为8mm）；
VUUR：后缀（V表示满装滚针，UU表示密封圈，R表示表面圆弧型）；

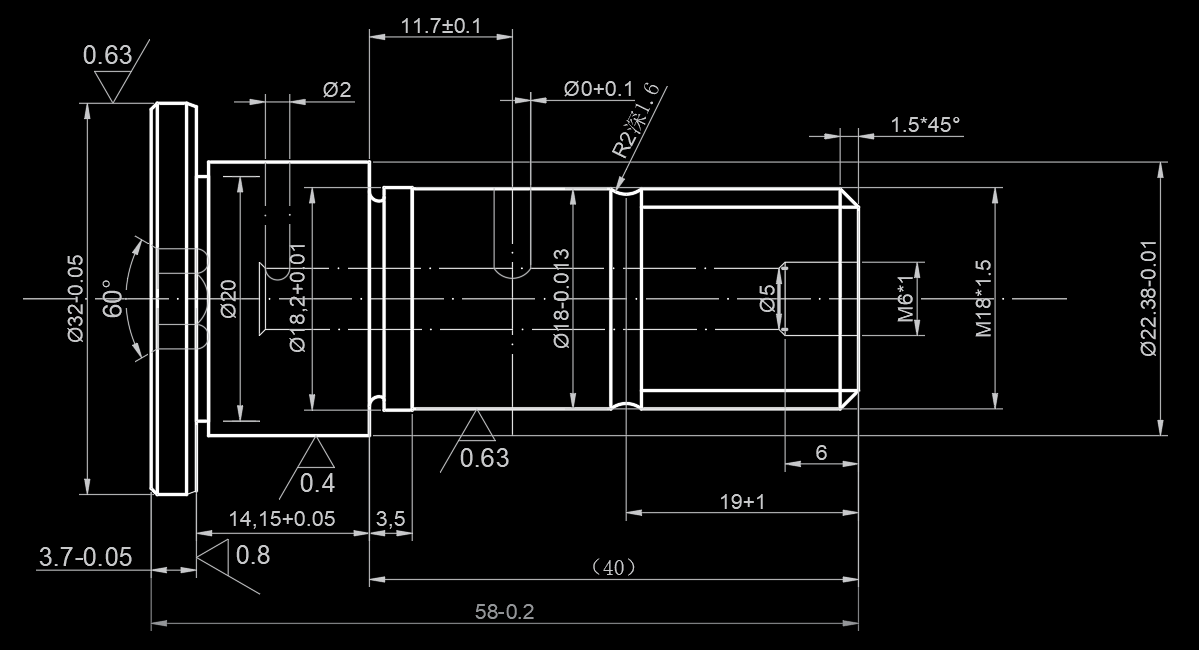

工艺标——CAD图纸中的“质量核心”
凸轮轴承随动器与滚针轴承的工艺标注直接决定使用寿命与可靠性。
尺寸公差：控制零件的“大小”
指零件尺寸允许的变动量，用于控制零件实际尺寸与设计尺寸的偏差。

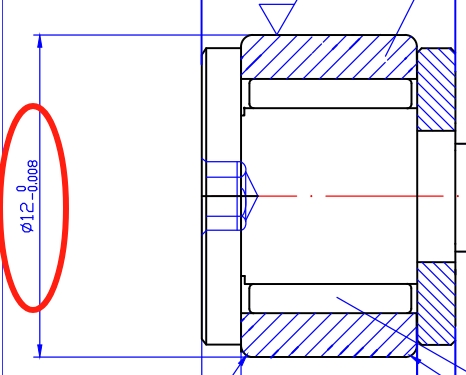

例如，图中外圈的直径标注为φ12 0＾-0.008，表示实际直径允许在11.992mm至12mm之间波动。
形位公差：控制零件的“形态与位置”
包含形状公差（如圆度、直线度）和位置公差（如平行度、同轴度），用于控制零件几何要素的实际形状和位置相对于理想状态的偏差。例如，圆柱度公差限制轴的实际圆柱面与理想圆柱面的偏离程度。

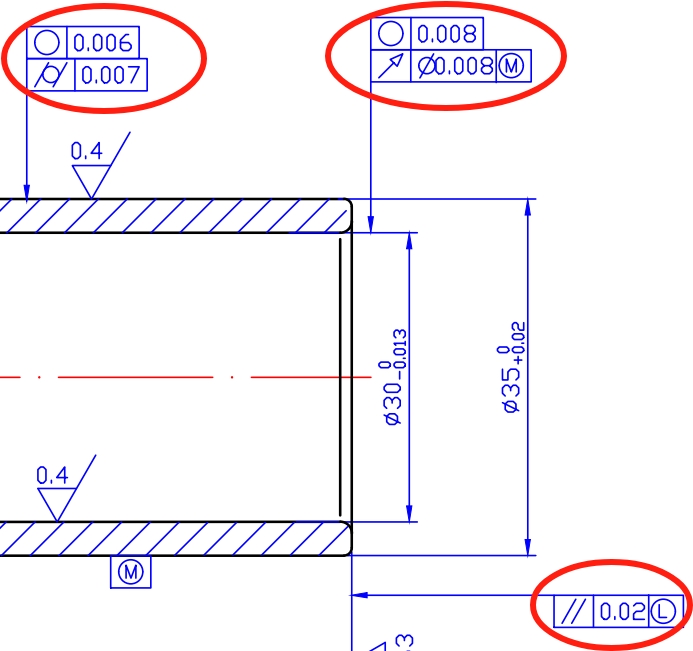

如图所示：
圆度：O0.008，表示该横截面上实际轮廓与理想圆的偏离程度为半径差为0.008mm的两同心圆。即确保零件截面形状接近理想圆。
圆柱度：/O/0.007表示整个圆柱面的综合形状误差为公差带是半径差为0.007mm的两同轴圆柱面。
平行度：//0.02表示公差带是间距0.02mm的两平行平面（即该图中外圈的内外面）之间的区域。
表面粗糙度：控制摩擦与磨损
表面粗糙度表现为加工表面在极小范围内（波距通常小于1mm）的峰谷高低和疏密分布，属于微观尺度的不规则性。例如，车削或磨削后的零件表面在显微镜下可见微米级的凹凸纹理。表面粗糙度直接影响零件的功能与寿命。

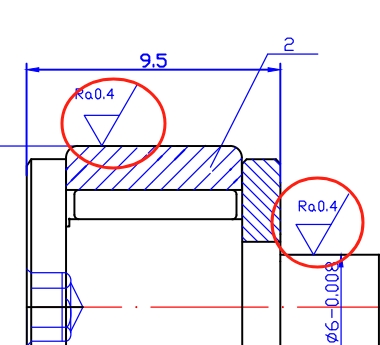

上图中，外圈及螺杆的表面标注的Ra0.4表示表面轮廓的平均偏差为0.4，属于精密加工范围，通常通过精密磨削实现，有效降低滚动摩擦。
材料与热处理
热处理是一种固态相变过程，通过控制材料的温度变化（加热至临界点以上或以下→保温→冷却），改变其晶粒结构、相组成或表面化学成分，最终提升材料的硬度、强度、耐磨性、韧性等性能。
不锈钢材质：标注“SUS304”或“SUS440C”，并注明“固溶处理”或“钝化防锈”；
倒角与圆角
去除毛刺与安全性提升，倒角通过切削棱边形成斜面，可有效去除机械加工产生的锐边毛刺，避免划伤操作者或损伤配合表面。通过消除直角棱边，分散局部应力，延长疲劳寿命。
圆角是机械设计中用于优化零件性能、提升安全性与美观性的重要标注。
上图中，

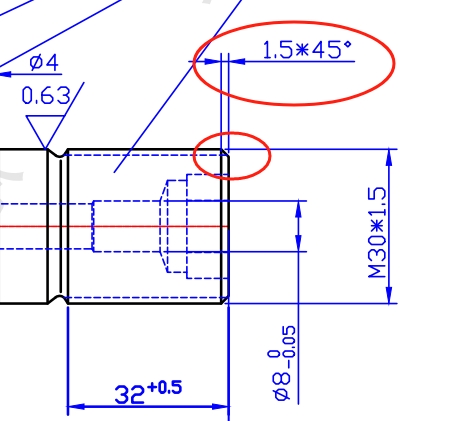

倒角1.5*45°表示在零件边缘形成的斜面过渡，其轴向长度为1.5mm，斜面角度为45°，

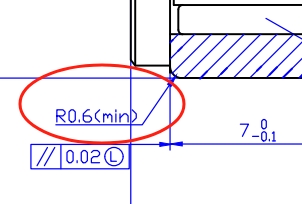

圆角R0.6表示在零件边缘形成的圆弧过渡，其半径为0.6mm。
【总结】
图纸是技术与应用的纽带，精准的符号解读与工艺标注，是确保轴承性能与寿命的关键。掌握图纸语言，让每一颗轴承都精准匹配您的设备需求！马一轴承提供来图来样定制服务。如需技术咨询，请联系我们的工程团队。
